安装指南

车智通 1月22日

OBD的全称是On-Board Diagnostic,意思是车载诊断系统。对于我们日常使用的车辆而言,OBD的主要用途就是储存车辆故障信息。当我们到4S店维修车辆时,尤其是伴随故障灯亮起时,维修人员会将OBD接口插上数据传输线,用电脑来读取车辆的故障码,从而可以快速的判断故障所在,进行维修。

车智通AI智能终端产品形态为OBD智能盒子,通过连接汽车OBD口,可以了解到车辆故障信息,以及发动机工况、油温、水温等信息。通过OBD智能盒子与ECU进行通讯,还能获取车辆更多深层次信息,方便故障维修及提升驾驶操作。

车智通AI智能终端OBD盒子的安装方法十分便捷。

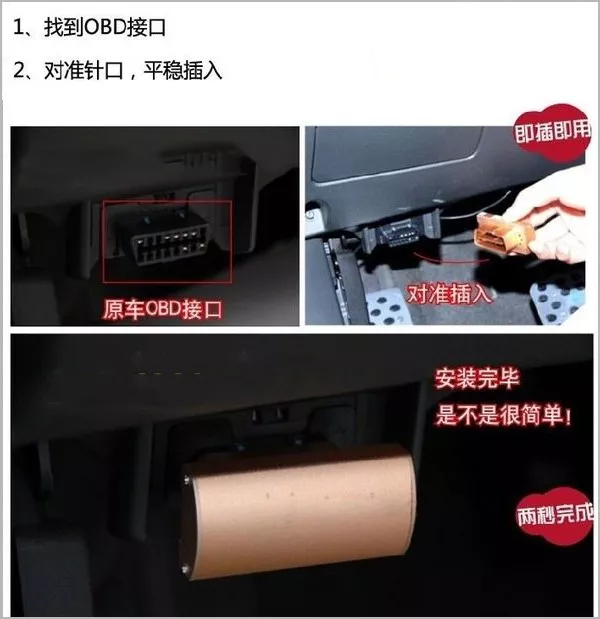

第一步:首先找到车辆的OBD接口位置。OBD接口为十六针母头接口,接口为梯形状,部分车型OBD口上有护盖,常见的OBD接口为黑色、白色或者蓝色。

第二步:找到OBD接口后,直接将车智通AI智能终端对插便可完成安装。

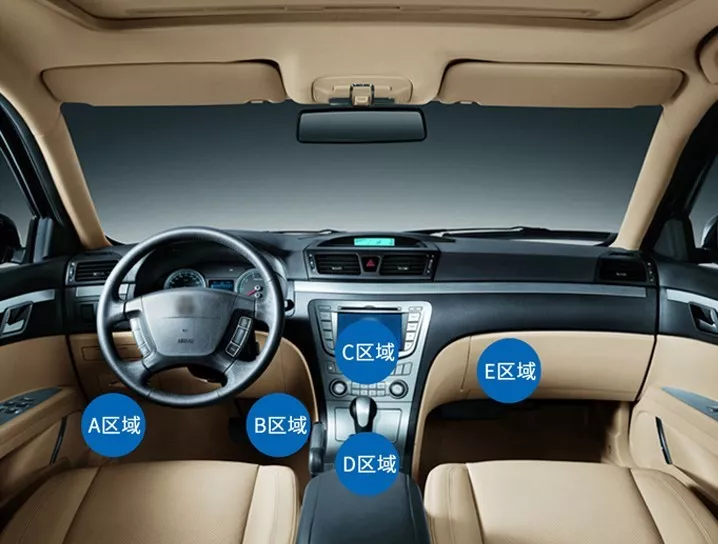

注:不同型号车辆OBD接口位置不同,下图是OBD接口可能存在的位置:

A区域:通用、大众、宝马、福特、丰田、现代、雪铁龙等品牌大部分车型

B区域:大众途安,进口雷克萨斯等少量车型

C区域:东风雪铁龙、老大众等少量车型

D区域:东风雪铁龙、老帕萨特(06年前)、桑塔纳、捷达等

E区域:其他少量车型

各种型号汽车OBD接口位置大全

别克君威2.5:OBD诊断头在油门踏板上方。

别克君威3.0:OBD诊断头在油门踏板上方。

本田雅阁:OBD诊断头在仪表板的下方。

北京吉普2500:OBD诊断头在驾驶员左护板侧。

北京吉普2033:OBD诊断头在发动机舱内左侧。

北京现代索娜塔:OBD诊断头在油门踏板上方。

桑塔纳99新秀:OBD诊断头;大众奥迪系统;诊断头在排挡杆前方。

桑塔纳2000:OBD诊断头;大众奥迪系统;诊断头在排挡杆前方。

时代超人:OBD诊断头;大众奥迪系统;诊断头在驾驶员左护板侧。

帕萨特B4:OBD诊断头;帕萨特系统;诊断头在仪表盘右下方的装饰板内。

帕萨特2.0:OBD诊断头;帕萨特系统;诊断头在手刹车右侧。

奥迪V6:2+2诊断头;大众奥迪系统;诊断头在发动机舱保险盒内,用E-118奥迪2+2测车线。

奥迪A6:OBD诊断头;大众奥迪系统;诊断头在驾驶员左护板侧。

奇瑞QQ三缸:用OBD接头;西门子系统;诊断头在右侧储物箱下方。

奇瑞QQ四缸:三孔诊断头;检测线颜色是棕白;联电系统或大众系统;诊断头在驾驶员左侧保险盒附近。

奇瑞风云7160EX:三孔诊断头;玛瑞利系统;诊断头在发动机舱内中间的刹车泵附近。

奇瑞风云7160ES:三孔诊断头;玛瑞利系统;诊断头在发动机舱内中间刹车泵附近。

长安之星:三孔诊断头;联电系统;诊断头在电瓶负极附近。

长安欧雅:三孔诊断头;联电系统;诊断头在驾驶员座下中间横梁左侧。

长安镭蒙:OBD诊断头;联电二代系统;诊断头在驾驶员左侧保险盒附近。

长安奥托:OBD诊断头;联电系统;诊断头在驾驶员左侧保险盒附近。

长安福特:OBD诊断头;诊断头在驾驶员左护板侧

华洋汽车:OBD诊断头;德尔福系统;诊断头在驾驶员左侧保险盒附近。

五菱之光:OBD诊断头,位置在驾驶员右侧座下;系统根据不同发动机和所配的电脑有所不同。五菱系统还有诊断头在电脑附近的。

五菱扬光:OBD诊断头;五菱系统;随不同电脑,系统也有所不同;诊断头位置也在电脑附近。对于五菱MOTOROLA 摩托罗拉系统的诊断头,在用OBD诊断头检测不了时,请换用E-100欧宝/赛欧诊断头检测。

爱丽舍:OBD诊断头在驾驶员左护板侧保险盒内。

福特翼虎吉普(ESCAPE XLT):OBD诊断头在驾驶员左护板侧。

丰田佳美(CAMRY)2.2:丰田-1、丰田-2诊断头;诊断头在发动机舱内右侧减振器附近或驾驶室内保险盒附近。

天籁:OBD-Ⅱ诊断座;诊断头在驾驶员左护板侧。

马自达M6:OBD-Ⅱ诊断座;诊断头在驾驶员左护板侧。

羚羊世纪星:诊断头在驾驶员仪表板下方。

飞度:OBD-Ⅱ诊断座;诊断头在驾驶员方向盘下面。

一汽红旗:OBD诊断头;一汽红旗系统;诊断头在驾驶员左护板侧。

一汽捷达:OBD诊断头;大众奥迪系统;诊断头在保险盒右侧附近。

一汽佳宝:OBD诊断头;德尔福系统;诊断头在保险盒附近或前右门附近。

中华:OBD诊断头;诊断头在保险盒附近或在油门踏板上方。

松花江:OBD诊断头;德尔福系统;诊断头在保险盒附近。

哈飞民意:OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

哈飞中意:OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

哈飞路宝7100:OBD诊断头;诊断头在前右座下面。

哈飞路宝7110:OBD诊断头;五菱N1电脑;诊断头在前右座下电脑处。

哈飞7160:OBD诊断头;五菱N1电脑;诊断头在刹车踏板上方。

昌河汽车:OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

昌河海豚:OBD诊断头;德尔福系统;诊断头在保险盒附近或在油门踏板上方。

昌河北斗星:OBD诊断头;不同电脑用不同系统;诊断头在油门踏板上方。

汉江伊美:OBD诊断头;德尔福系统;诊断头在保险盒附近。

秦川福莱尔:OBD诊断头;不同电脑用不同系统;诊断头在驾驶员右侧工具箱下电脑旁。

吉利美日:OBD诊断头;M1.5.4系统;诊断头在保险盒附近。

吉利豪情:丰田形状的诊断头,位置在发动机舱内左后方。

大宇DAEWOO CIELO:12孔诊断座,位置在右侧工具箱右侧。

悦达起亚:(引用)汽车诊断座为20孔的,上面4个,中间8个,下面也是8个。用“奔驰单针”插入汽车诊断座的第16孔上,排列顺序是从上面的4个孔的第一孔开始,进入中国车系的锐达起亚车系进行测试。
